平板立式刮刀辅助下卸料离心机

结构及原理

PGZ-L型平板立式刮刀辅助下卸料离心机是为了解决离心机卸料及滤布再生问题而设计的新型离心机。采用变频调速PLC程序控制能耗制动的方式操控离心机的运转过程。在离心机高速旋转时从机器的上部进料管加入待分离的物料，在离心力场的作用下物料被均匀分布在转鼓壁上进行脱液分离，液相透过滤布、转鼓壁孔甩至机壳内经出液管排出机外，固相则被截留在转鼓内。当物料加满时，停止加料，对物料进行脱液、滤饼洗涤，同将滤液、洗涤液滤出，对滤饼进行甩干。滤饼达到分离要求后，转鼓降速，刮刀进刮料操作，滤饼从转鼓底部出料口排出机外。刮刀回位离心机降速停机，气动拉动装置快速上下移动使滤布产生抖动，将滤布上残余料层抖落，从而实现滤饼的完全清除，实现了滤布的再生。

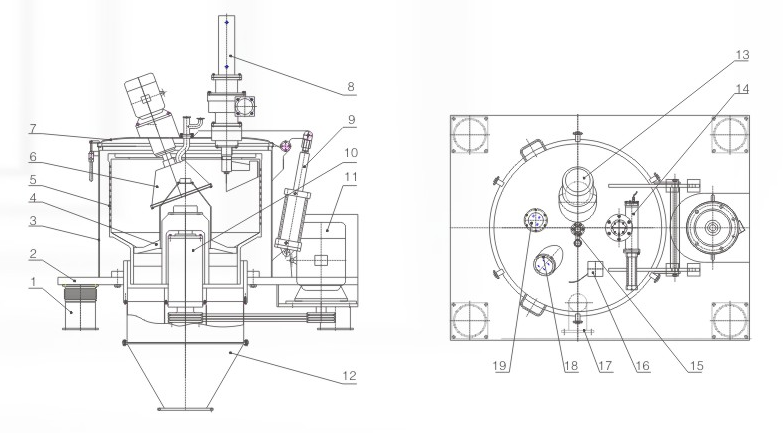

结构图

1、减振器

2、机座

3、机壳

4、抖袋装置

5、转鼓部件

6、13、斜盘布料装置7、机盖部件,

8、14、刮刀部件

10、主轴部件

11、主电机

12、出料斗

15、进料洗涤管

16、料位检测装置

17、出液口

18、视镜

19、照明灯

9、开盖气缸或液压缸

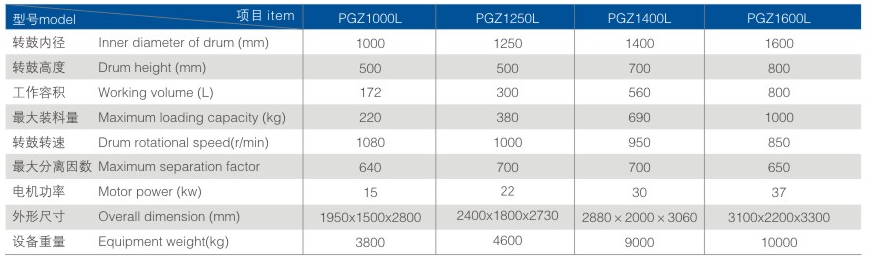

技术参数表
